項目

規格/條件

1

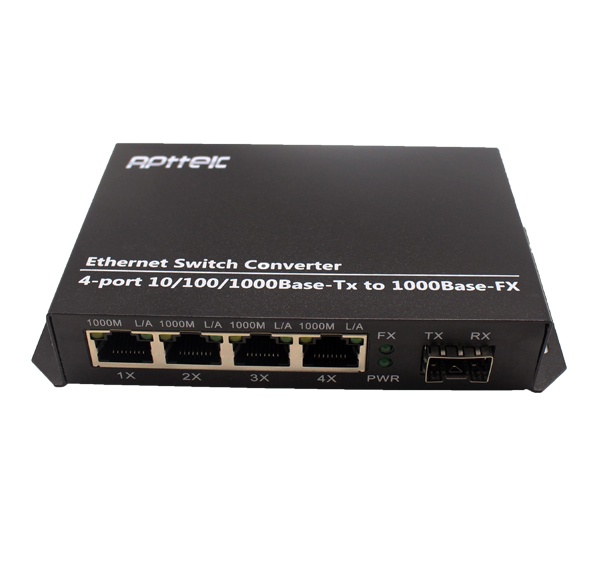

產品型號

APT-2004G1G-SFP

2

符合標準

IEEE802.3u,10/100/1000Base-T,1000Base-SX/LX, IEEE802.3z/ab,IEEE802.3x

網絡接口

4個10M/100M/1000M RJ45端口

3

流量控制

暫停幀與背壓控制

4

傳輸速率

10M/100M/1000M自適應

5

傳輸模式

全雙工和半雙工（自動協商）

6

轉換方式

全線速轉發

7

MAC地址表

2K

8

數據包長度

9128Bytes

10

誤碼率

<1/1000000000

11

MTBF

5萬小時

12

系統電源

DC5V 1A

13

功耗

<2.5W

14

接口

電氣口：RJ45 ，光纖口：SC/FC或SFP

15

雙絞線

超5類，6類

16

多模光纖

50/125，62.5/125um

17

單模光纖

8/125，8.3/125，9/125um

18

波長

850nm/1310nm/1550nm

19

傳輸距離

 1）雙纖多模

550m

 2）雙纖單模

20/40/60/80/100/120Km

 3）單纖單模

20/40/60/80Km

 4）五類雙絞線

100m

20

工作溫度

-20°C~70°C

21

存儲溫度

-40~85℃

22

濕度

5%~90%  無凝結

23

體積

113*83*27.5mm （長*寬*高）（臺式）

故障現象

可能原因

檢 查

解決方式

POW燈不亮

1.電源適配器壞

2.電源未接通

1.電源端口有無電壓

2.電源開關是否已打開

1.若無電壓檢修電源適配器

2.打開電源開關

L/A

燈不亮

1.LAN口雙絞線未接好

2.網線打制錯誤

3.與網絡設備速率不匹配

4.網絡設備未正常工作

1.網線連接是否可靠

2.網線線序是否有錯誤

3.收纖收發器速率設置

4.網絡設備是否已開啟

1.重新連接雙絞線

2.重新接網線水晶頭

3.調整光纖收發器電口速率

4.開啟與之相連和網絡設備

FX

燈不亮

1.光纖未連接上

2.光纖類型不符

3.光纖截面太臟

4.雙纖TX/RX連接錯誤

5.光纖斷路或異常衰減

1.光纖連接是否可靠

2.光纖型號

3.光纖截面

4.光纖口TX/RX連接

5.光纖是否損壞或嚴重變形

1.重新連接光纖

2.更換合適的光纖

3.清潔或更換光纖

4.遠端TX連本端RX,RX連TX

5.更換光纖
